Всем привет,ну что, настало время настоящего ремонта, только хардкор)
Ну ладно, шутки в сторону, немного предыстории.
Во время предыдущих ремонтов обратил внимание на мокрый подрамник, был он естественно в гидравлической жидкости. До последнего грешил на соединения, шланги, короче занимался самоуспокоением.Но однажды запустив мотор, что бы выехать из гаража понял что жидкости гур нету, ужасный свист насоса и отсутствие легкости в руле. Подлив жидкости выехал, но постояв около трех часов, жидкость вытекла, короче все, приплыли. Ручьем лило с правого пыльника, он был полный жидкости. Почитав достаточно инфы решил что пришло время менять рейку в сборе, ни каких ремкомплектов, не задалось у меня с ними изначально. Немного подумав решил что б/у это кот в мешке, тем более цена 4400 у проверенного продавана не оправданно завышена, новая анрил дорохо бохато, не мой вариант, денег на авто не экономлю но здравый смысл должен присутствовать. Короче рейка от чери это мой вариант, не новая, б/у, с минимальным пробегом. И вот первый звонок по объявлению и продаван заявляет что есть рейка с гур, пробег 66тк, авто в одних руках, стоит на авто, можно приехать посмотреть, покрутить. Приехал, посмотрел, покрутил, все как заявлено, цена адекват, забираю. Сразу не допер что надо было с карданчиком брать, но это потом.
И так для всей этой затеи нам понадобится:
1.Рейка от Chery Amulet
2.Рулевые тяги с наконечниками от б3
3.Жидкость ГУР
4.Пыльники на рейку (решает каждый сам, читаем ниже)
Далее постараюсь доходчиво и по возможности кратко объяснить как ее внедрить.

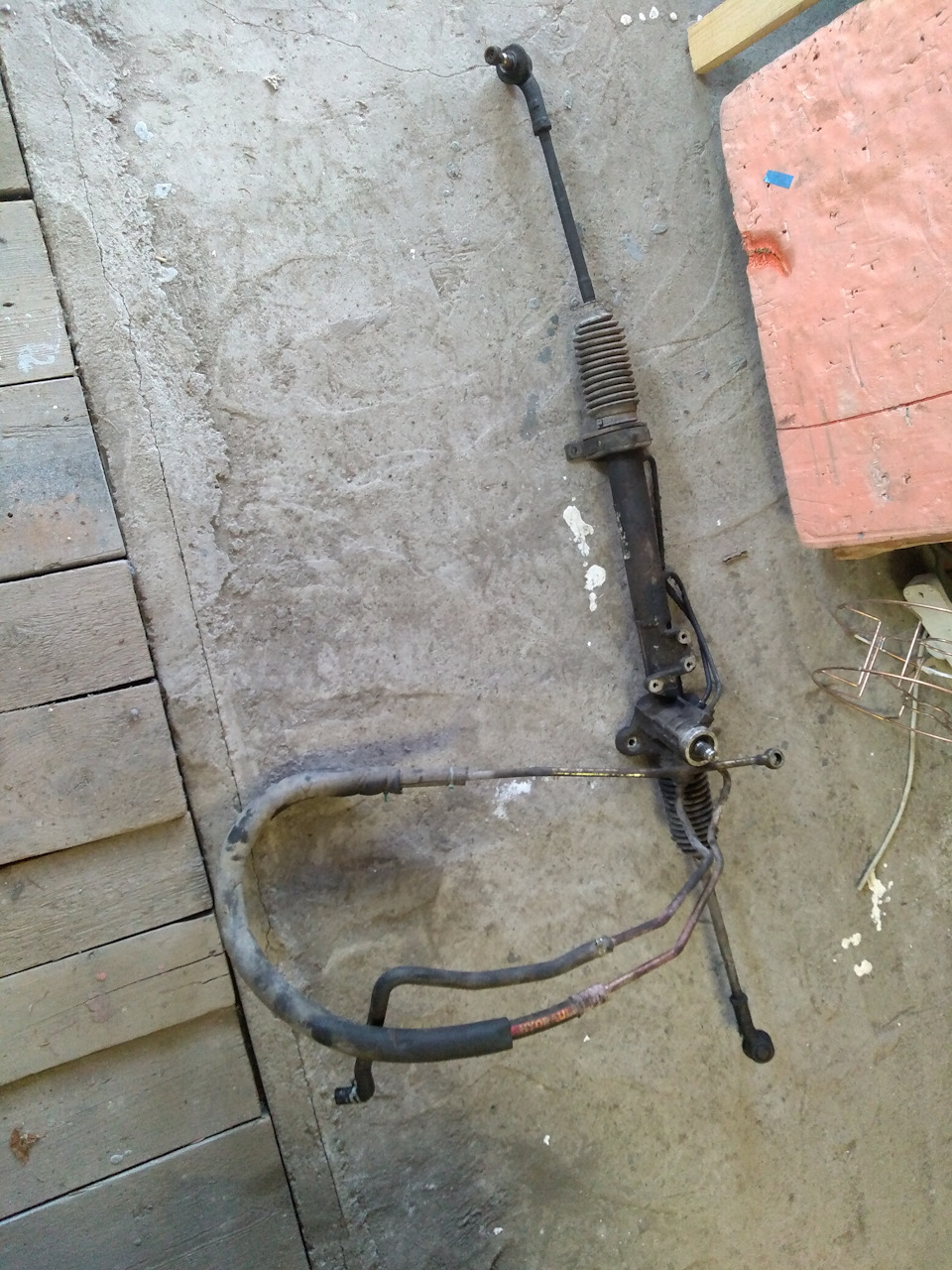

Для начала надо извлечь старую рейку, нам понадобятся от нее запчасти, такие как тяги с наконечниками и пыльники. Что бы снять рейку надо сначала слить жижу, тут уже как хочешь, я открутил питающий и обратку от рейки, так как я демонтировал полностью все шланги для их промывки. Далее надо вывесить перед авто, снять колеса, отсоединить наконечники от кулака, снять карданчик с рейки, точнее отсоединить, открутить четыре гайки крепления рейки, организовать подпорку под подрамник, и открутить его с левой (водительской) стороны полностью от кузова, это три болта, открутить двиг от подушки там где кпп, приопустить подрамник, взять трубу 30ю сплющенную с одной стороны(мой вариант), вставить между подрамником и кузовом со стороны колеса (водительского) и потихонько приопустить подрамник еще немного, рейка должна посопротивляться но выйти, это самый трудоемкий процесс.
Источник
FAQ Рулевая рейка от Chery Amulet на VW Passat B3 — отчет о совместимости рулевых реек
Schturmann
убийтсо улитог
На пассате сдохла рулевая рейка с гуром. варианты переборки того, что есть (полутруп, неремонтопригодна — разбит корпус), покупки б/у родной (самой молодой — 12 лет минимум, отказать сразу, сколько их пересмотрел — ни одной живой не видел), покупки новой (цена, мягко выражаясь, ощутимая), переборки (цена переборки приближается к новой китайской, кто и как эти валы наваривал и полировал и насколько этого хватит, я не знаю), покупки уже перебранной (см. выше) отпали быстро и почти сразу. изучение того, что куда ставится, привело к тому, что на Фольксваген Пассат отлично впялится рейка от чери амулета. сегодня рейка с разбитой двухлетней машины с пробегом в 15 ткм была куплена и тщательно изучена. итого:
— по геометрическим размерам и креплениям — один в один.
— по резьбам штуцеров — один в один. один большой, один маленький, все как надо.
— вал — 22 зуба, самое то, что мне надо. для машин до 93 года — менять нижнюю часть кардана с мелкого зуба на крупный.
— рулевые тяги: короче на 1 см., но они выкручиваются из пассатовской рейки вместе с наконечниками и так переставляются, по резьбам — один в один. если ставить на гофль, то даже тяги менять не надо. совсем ленивые могут забить на эту разницу вообще, наконечником она выберется. хотя лично мне это не очень нравится, я переставлю.
— отсутствует трубка между пыльниками, сами пыльники без дырок под трубку. фигня, пыльники переставляются вместе с трубкой.
— отсутствует (или плохо виден ? но скорее таки отсутствует) перепускной клапан в одной из магистралей, там, где в пассатовской рейке он есть. возможно, это к лучшему — не будет закусывать на холодную руль при повороте налево.
— на корпусе рейки имеется крепление под кулису 020-й коробки. на пассате оно не надо, а на гофле будет в самый раз.
— в чери была залита жижа Dexron III. после промывки заменю на зеленую, как было.
да, она китайская. но она, на фоне минимум 12-летних (и то — еще поискать, в реальности чаще встречается промежуток 89-92 год) реек от VW выглядит очень интересно за примерно те же деньги. она не стучит, не течет, двигается равномерно, без заеданий. люфтов нет. пик кривой отказов уже прошла. на днях я ее себе воткну и посмотрю, что получится. новая рейка с тягами и наконечниками в мск продается от 9900 до 13600, причем за 13600 она лежит и ее можно свободно пойти и купить круглосуточно, даже заказывать не надо. с номером по каталогу чери, правда, не все понятно.. там, где она лежит, она имеет номер A11-3400010BB (BM), но она же может быть под номером A15-3400010BM, но это уже мелочи. может, кому-то эта инфа окажется полезной.
Источник
Отчет по замене рейки на Амулетовскую
#1 alex_dmn
- Пол: Мужской
Итак, появилось свободное время для замены рулевой рейки (+насос ГУР) на рейку от Чери Амулет.
Причины замены рейки и насоса:
1. Родная рейка функционировала на 50% — усиливала только в одну сторону (на право). В левую сторону ГУР перестал усиливать еще летом (промывка системы не помогала). А вообще надкусы были с самого момента покупки авто.
2. ГУР начинал функционировать после запуска холодного движка не сразу, а после перегазовки что ли (наверно давление в системе повышалось) – тут же слышался металлический кратковременный звук, отдававшийся легким ударом в рулевое колесо, и ГУР начинал работать (как уже сказал, в одну сторону). От чего шел этот металлический звук-удар сразу после заводки холодного авто, никто не мог сказать. Но причина была точно в рейке, т.к. этот звук отдавался ударом в рулевое колесо.
3. В бачке жижа постоянно бурлила.
4. Из незначительного – имелся небольшой износ на левом рулевом наконечнике. А рейку я приобрел как раз таки с тягами и наконечниками.
Как результат – в пути на скорости свыше 60-70 км\ч машину приходилось отлавливать. При езде по неровной дороге и колдобинам, руль конвульсировал, были постоянные мелкие удары и стуки в рулевом механизме. С приходом зимы все стало еще хуже – машина не держала дороги, снег под колесами безкомпромиссно кидал авто то в одну то в другую сторону. Создавалась аварийная ситуация на дороге. На парковках ГУР помогал в одну сторону, что также вызывало некоторое раздражение.
Купленная мной рейка с Амулета имела номер A11-3400010B1 (рис. 1). По экзисту не пробивается, но номер на ней именно этот! Ранее, в подобных отчетах по замене рейки на амулетовскую, информации о рейках с таким номером почему то не было (известны рейки с номерами A11-3400010BB, A11-3400010BM). Может подделка попалась? -) Номер моей родной рейки: 191 422 055H (рис. 2). По экзисту пробивается как рулевой редуктор, наверно так оно и должно быть… За рейку, насос, бачок ГУра, шланги, штатную шумоизоляцию под полики, заднюю полку, фонари заднего хода (как оказалось весь комплект задних фонарей, как родной встает на Толедо) и кучу другой мелочевки отдал 7 т.р. Амулетик, с которого было все снято, после покупки прожил всего 5 тыс. км, потом улетел в кювет и стоял в гараже, а потом и на улице, всего около 2.5 лет.
Фоток мало, качество низкое, фоткал на телефон. Все делал сам (вечерами отец помогал), процесс занял 3 дня с утра до позднего вечера. Долго, не спорю, может потому что, кроме рейки и насоса был поменян термостат (Бехр – рис. 3, 4; стоял Вахлер), лямбда (бош, на конце …051), подушка моника (феби). Но для меня и 3 дня было большой победой, ибо раньше мне не приходилось особо ремонтом заниматься! Кстати, все делалось в гараже, без подъемников и ямы (рис 5, 6). Было крайней неудобно.
Процесс снятия рейки: все уже расписывалось на форуме, коротко опишу еще раз. Слил жижу, открутил штуцера, шланги от\к рейке\насосу, открутил 4 болта крепления рейки к подрамнику, помучавшись с креплением кулисы, снял и ее (под 020 коробку). Открутил болт крепления левой подушки двигателя, под двигатель с коробкой была подложена деревянная чушка, открутил левую сторону подрамника (с правой стороны только ослабил болты, не откручивал) и при помощи домкрата аккуратно приспустил его на 10 см или около того. Далее рейка была удачно снята через левую сторону. Процесс снятия рейки с подготовкой рабочего места, а также заменой лямбды, термостата и подушки моника, занял у меня полтора дня.
Снятая и купленная рейки были изучены (рис. 7, 8, 9, 10): на амулетовской рейке (опять же на форуме уже говорилось про это) не было трубки соединяющей пыльники. Хотел было переставить эту трубочку с пыльниками, но родные пыльники были сильно изношены, а без них трубочку не переставить (амулетовские пыльники не имели спецотверстий под эту трубочку). В итоге ничего не стал переставлять, в будущем буду наблюдать за состоянием пыльников. Отрегулировал длину тяг новой рейки по аналогии со снятой рейкой (сход-развал на станции, до станции ехать 100 км). Рулевые карданчики одинаковые по шлицам с обеих сторон, незначительное отличие лишь в форме вала. Я поставил карданчик от амулета, он чуть массивнее.
Процесс установки новой рейки аналогичен снятию, только в обратной последовательности. Тут уже проще.
В черике была залита жижа Декстрон 3. Я залил – Декстрон 2. Купил 2 банки: одной промыл, вторую залил (не знаю, правильно ли я сделал, что залил в систему 2го декстрона). Также установил бачок ГУР от Амулета – в нем имелся встроенный фильтр. Кстати, на Толедо имеются места крепления и под данный бачок (2 болта приваренных на заводе к кузову), они находятся между батареей и бачком омывайки (может и на гольфе имеются?!). Но т.к. бачок омывайки у меня больше чем в амулете (8 литров против 5 китайских, если не ошибаюсь), то бачок ГУРа в те посадочные места влазил с трудом, так что я заколхозил его в другое место, туда где стоял старый родной бачок ГУРа, с изменением старого кронштейна крепления (рис. 11, 12).
Хочу обратить внимание на следующие моменты:
1. Долго пытался воткнуть карданчик. Наверно часа 2-3 убил. По-всякому пытался. Дельная мысль пришла, как всегда, во время перекура (рис. 13): пришлось опять под двигатель и коробку подкладывать брусок, а сам подрамник при помощи домкрата пристустить на 5 см где то, далее карданчик с пыльником просунул в отверстие кузова, наживил нижнюю шлицу рулевого карданчика на валу рейки, шлицу со 2го конца карданчика наживлял постепенно: поднимая подрамник и одновременно направляя карданчик на шлицевой части рулевого вала в салоне (благо поспел отец на помощь), карданчик был побежден и посажен на свое законное место! Думаю это самый удачный способ и занимает по времени 5-10 минут, если изначально так и делать.
2. В рейке имеются 2 масляные магистрали в виде трубочек. На амулетовской рейке эти трубочки изогнуты немного по другому, нежели на родной рейке (на рис. 9 если присмотреться видна разница). Вначале как то не особо акцентировал на этом внимание. Но после установки рейки на свое место и затягивании 4-х болтов, оказалось, что одна из этих трубочек прилегает\лежит к\на подрамнике. Т.е. корпус рейки не жмет эту трубку к подрамнику, просто трубочка исполнена на одном уровне с «подошвой рейки» и первоначально возникло чувство, что она там перетрется об подрамник (рис. 14, 15, 16). Надеюсь проблем из-за этого не возникнет – будем наблюдать.
3. Насосы идентичны. Китаец выдает 85 бар судя по этикетке. Какое давление создает родной насос мне не известно (?!). Отличается лишь толщина фланцев: у родного насоса фланец имеют толщину 9 мм, китаец – 8 мм. Я как то не стал заморачиваться и закрыл глаза на эту разницу (возможно зря; будем наблюдать за состоянием ремня).
4. Частенько сижу на форуме Амулетоводов. Практика показывает, что китайские насосы без шума ходят 10-20 тыс. км. Дальше появляется гул, который устранить можно заменой подшипника, или тупо забить на него и ездить дальше. Сами насосы живут у них 50-80 тыс. км. Дальше большинству из них приходится менять насос и большинство из этого большинства отдает предпочтение фольцовским насосам -). На рейки вроде нареканий особых нет, кроме слабых китайских сальников — сопливят иногда китайские рейки (уже начинаю жалеть, что залил декстрон 2) :).
Шланги идущие к насосу притянул к переднему подрамнику при помощи стяжек. А то сильно свисать стали, раньше вроде так не висели (рис. 17, 18).
Результатом доволен, руль крутится легко, легче чем был на порядок (можно и мизинцем, но устает он быстро, наверно все-таки мизинцем не должно крутиться, а то чувство руля потеряется). Новый китайский насос не шумит (тьфу, тьфу, тьфу), все-таки наверно переберу родной насос, а то надежды на китайца совсем мало. На дороге машина показала себя прекрасно, отзывается стопроцентно на любое прикосновение к рулевому колесу. В руль ничего не бьет на ямках. Видимо таким был Толедо 17 лет назад, когда съехал с конвейера.
зы: извиняюсь, что фоток мало, одному с промасленными руками совсем трудно этим заниматься.
ззы: была у меня раньше проблема с нестабильным ХХ, прыгал холостой в пределах от 950 до 1050. Диагностика блинк-кодами ничего не выявила. После замены лямбды ХХ выровнялись. Стрелка мертвецки замерла на 1.000 об\мин. На разгоне появилась динамика. Расход уменьшился на 1-2 литра. Рад одним словом. За подсказку благодарю andrey_ch.
С амулетовской рейкой и насосом езжу уже 2 недели. Проблем пока не возникло, руль легкий, на холодную с утра чуть тяжелее, почти не заметно. Замечен один косяк: жижа стала медленно, но верно уменьшаться в бачке (за 2 недели долил где то 30-50 грамм). Оказалось что шланг идущий от рейки к бачку (по-моему обратка называется) сопливит в месте его крепления к бачку. Пытался сильнее затянуть хомутик на штуцере бачка – не помогло. Видно шланг такой, ибо сравнивал оба бачка и отличий по диаметру штуцеров не заметил между ними (короткий шланг поставил от Амулета – он чуть длиннее родного и был в самый раз, т.к. новый бачок немного в другом месте поставился в подкапотном)! Ну это решаемые мелочи, буду в теплом гараже и поправлю ситуацию… может старый шланг поставлю… может еще че нить придумаю.
До сих пор сомневаюсь на счет того, нужно ли было заливать декстрон 2. Кто что скажет? -)
не понял как фотки вставить. сделал как получилось.
Сообщение отредактировал alex_dmn: 13 December 2011 — 13:02 PM
