Замена топливного фильтра Чери Амулет своими руками

Для того, чтобы двигатель всегда выдавал максимальные мощности, нужно, чтобы в него попадал чистый воздух и чистое топливо. Чистое топливо – очень важная составляющая при выработке энергии. Если топливо недостаточно очищается, это резко снижает показатели мотора и изнашивает его, так как грязь, которая в него попадает там и остаётся. Со временем она накапливается, и однажды это приводит к серьёзной поломке. Мы этого не хотим, поэтому будем регулярно заменять фильтр. Согласно нормативным актам, такая замена должна проходить каждые 20 тысяч километров пробега. Но, зная качество бензина, продающегося на наших заправках, можно сделать вывод, что эту цифру нужно уменьшить до 15 тысяч километров. Так будет и безопаснее, и спокойнее.

Первый признак неисправности топливного насоса – рывки при движении. Они могут возникать, как на большой скорости, так и на маленькой. Это не имеет особого значения. Вторым признаком является повышенный шум топливного насоса. Если у Вас уже присутствуют оба признака, то необходима срочная замена топливного фильтра Chery Amulet.

Замена топливного фильтра Чери Амулет своими руками

1. Загоните авто на смотровую яму.
2. Понизьте давление в системе питания мотора.
3. На топливоприводе есть хомуты, которые нужно либо снять, либо перекусить кусачками.
4. Отсоедините шланги от штуцеров.

5. Открутите гайки, которые крепят фильтр с корпусом.
6. Снимите фильтр вместе с держателем.
7. Достаньте с держателя фильтр.

8. Установите новый фильтр. Обратите внимание на стрелки. Ставьте только тот фильтр, который имеет маркировку, такую же, как и у старого.
9. Осуществите обратную сборку.

Теперь топливо будет поступать в мотор только в очищенном виде, и вы можете не беспокоиться о поломке двигателя. Напомним, что в предыдущей статье мы рассказывали как поменять антифриз на чери амулет своими руками.

Похожие статьи:

Замена топливного фильтра Форд Фиеста своими руками Очень редко на наших заправках встретишь реально качественно топливо. Проведённые тесты показывают, что большинство заправок торгуют некачественным, перемешанным с различными примесями бензином. Это приносит им дополнительную прибыль, а нам с вами – дополнительные расходы. Ведь некачественное топливо может сильно навредить двигателю автомобиля. И для того, чтобы мотор всегда оставался в рабочем состоянии, авто имеет топливный фильтр, который убираем из бензина все лишние примеси и частицы, поста . пїЅпїЅпїЅпїЅпїЅпїЅ пїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅ

Замена топливного фильтра Шевроле Нива своими руками Любой фильтрующий элемент автомобиля имеет свой срок службы. К примеру, топливный фильтр рассчитан на 30 тысяч километров. Если после прохождения этой дистанции вы вовремя его не заметите, то почувствуете резкое снижение мощности и динамичности автомобиля. Всё потому, что бензин, попадающий в двигатель недостаточно чист, а значит процесс горения замедляется.

Замена салонного фильтра Чери Амулет своими руками Салонный фильтр – главная преграда перед пылью, грязью, и вашими дыхательными путями. Именно он удерживает в себе множество элементов, способных повредить Ваши лёгкие. А это значит, что мешкать с заменой фильтрующего элемента нельзя.

Замена свечей зажигания Чери Амулет своими руками Воспламенение бензина не возможно без трёх составляющих: топливо, кислород, искра. Именно за последнее отвечают свечи зажигания. Так как двигатель состоит из множества камер сгорания, каждая нуждается в свече. Неисправность хотя бы одной свечи приводит к колоссальной потере мощности.

Как поменять антифриз на Чери Амулет — инструкция Если Вы не хотите, чтобы двигатель Вашего Чери Амулет перегрелся прямо на ходу и вышел из строя, Вы должны своевременно менять охлаждающую жидкость в нём. А согласно регламенту, своевременно, значит после прохождения 40 тысяч километров, либо через четыре эксплуатационных года.

Сход развал ВАЗ 2107 своими руками

Как подтянуть рулевую рейку на Авео

Категория ремонт автомобилей — это самый большой раздел на нашем сайте, здесь собран широкий ассортимент инструкций по ремонту и эксплуатации авто.

Как перетянуть руль самому

Подключаем биксенон (фото и видео)

Здесь мы опубликовали самые популярные статьи в разделе тюнинг автомобиля, рекомендуем ознакомиться.

Автомобиль за 150 тысяч рублей

Как завести машину без ключа

Данный раздел, а именно советы автомобилистам, наполнен сверх-полезным материалом. Советуем взглянуть!

Не работает стеклоподьемник

Воздух в системе охлаждения

Только здесь вы сможете найти ответы на свои вопросы касательно проблем в автомобиле.

Источник

Топливная форсунка и топливный фильтр Chery Amulet / Qiyun / Flagcloud / A15 с 1999 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Chery A15 , моменты затяжки Chery A15 , система питания дизельных двигателей Chery A15 , система питания дизельных двигателей Chery A15 , электросхема Chery A1 , моменты затяжки Chery A1 , система питания дизельных двигателей Chery A1 , система питания дизельных двигателей Chery A1 , электросхема Chery Flagcloud , моменты затяжки Chery Flagcloud , система питания дизельных двигателей Chery Flagcloud , система питания дизельных двигателей Chery Flagcloud , электросхема Chery Qiyun , моменты затяжки Chery Qiyun , система питания дизельных двигателей Chery Qiyun , система питания дизельных двигателей Chery Qiyun , электросхема Chery Amulet , моменты затяжки Chery Amulet , система питания дизельных двигателей Chery Amulet , система питания дизельных двигателей Chery Amulet

2. Топливная форсунка и топливный фильтр

Топливная форсунка (инжектор)

Топливная форсунка представляет собой электромагнитный клапан, управляемый блоком управления и дозирующий подачу топлива под давлением через распылитель во впускной коллектор двигателя.

Форсунки установлены на рампе. Оба конца форсунок герметизированы резиновыми уплотнительными кольцами. Конструкция форсунок является неразборной.

Количество топлива, подаваемого форсункой, зависит от длительности электрического импульса, поступающего с блока управления.

Струя, распыленного форсункой топлива, направлена на впускной клапан. При смешивании испарившегося топлива и воздуха образуется рабочая смесь, которая при открытии впускного клапана попадает в камеру сгорания.

Технические характеристики форсунки

• Рабочая температура: от минус 40 °С до плюс 130 °С;
• Минимально допустимое напряжение: 4,5 В;
• Сопротивление: 12 Ом ± 0,4 Ом.

Рис.1. Топливная форсунка:

1. корпус форсунки;
2. направляющая пластина с проставкой;
3. седло клапана;
4. шариковый клапан;
5. распылительная насадка;
6. корпус распылителя;
7. сердечник с пружиной;
8. катушка;
9. разъем;
10. фильтр.

Рис.2. Подключение контактов: 1 – контакт «1» (питание: 12 В); 2 – контакт «2» (к электронному блоку управления).

Топливная форсунка, которая закрывается не полностью (неисправность), снижает давление топлива после выключения зажигания. В результате может увеличиваться время последующего запуска двигателя.

При такой неисправности форсунки может быть также калильное зажигание, т к. топливо подается в цилиндры двигателя после выключения зажигания.

Для снятия направляющей топлива и топливных форсунок двигателя SOHC необходимо:

1. Уменьшить давление в топливных трубопроводах.

2. Отсоединить провод АКБ от «массы» автомобиля.

3. Разъединить разъемы электропроводки топливных форсунок.

4. Снять клапан рециркуляции отработавших газов, регулятор давления топлива, трубопровод подачи топлива.

5. Вывернуть крепежные болты, снять направляющую топлива с прикрепленными к ней топливными форсунками.

6. Сняв зажимы, отсоединить топливные форсунки от направляющей топлива (рис. 3).

Направляющую топлива следует прочищать, используя очиститель аэрозольного типа (согласно инструкциям, приведенным на упаковке). Не опускать направляющую топлива в жидкие чистящие растворители! Снимая узел направляющей топлива, не допускать повреждения электрических разъемов и топливных форсунок, попадания грязи и посторонних предметов в открытые трубопроводы и каналы. При проведении ТО патрубки должны быть закрыты, отверстия заглушены пробками.

Если топливная форсунка крепится к направляющей топлива с зазором, то необходимо заменить уплотнительное кольцо форсунки и зажим.

Топливные форсунки выпускаются разных типов и калибруются с учетом различных скоростей потока топлива. Устанавливая новую топливную форсунку, необходимо убедиться в том, что она с тем номером, который написан на старой топливной форсунке.

Установка направляющей топлива и топливных форсунок двигателя осуществляется в обратной снятию последовательности. При этом необходимо:

• установить новое уплотнительное кольцо, смазав его моторным маслом (рис 4);

• установить топливные форсунки в патрубки направляющей топлива так, чтобы клеммы были ориентированы наружу;
• крепежные болты направляющей топлива затянуть с усилием 25 Нм.

Во избежание натяжения электропроводки топливных форсунок допускается последние поворачивать в их посадочных местах.

После завершения операций по установке следует произвести контроль герметичности соединений направляющей топлива и топливных форсунок.

Чтобы обеспечить эффективную фильтрацию топлива и избежать загрязнения форсунок, в системе применяется специальный электронный топливный фильтр, смотри фото 1. Топливный фильтр установлен на трубке между топливным насосом и рампой форсунок.

Топливная магистраль состоит из стальных трубок и резиновых шлангов. Шланги на трубках крепятся при помощи хомутов, смотри фото 2. Периодически просматривайте топливопроводы и при необходимости подтягивайте хомуты. Рабочее давление в системе 250-350 кПа. В целях безопасности топливопровод должен быть бензостойким.

• Загрязнение фильтра;
• Недостаточное давление топлива в системе.

Форсунки нового образца (советы владельцев)

Сегодня поставил форсунки от ЗМЗ нового образца, смотри фото 1. Время открытия форсунок на ХХ уменьшилось с 3,8 до 3,05 мсек. Расход топлива на ХХ уменьшился с 0,8-1,0 л./ч до 0,6-0,7 л./ч. Динамика просто супер. БК показывает улучшение работы двигателя на 20% – я таких результатов еще не видел. Номер форсунки, смотри фото 2. Процесс установки, смотри фото 3.

Фото 2. Bosch 0280158107.

Фото 3. Установка.

Чистка топливных форсунок (советы владельцев)

Запрещено погружать форсунку в моющие жидкости, так как она содержит токопроводящие элементы. Не допускайте попадание масла внутрь форсунки.

В случае «прихвата» клапана форсунки в частично открытом состоянии, происходит утечка с потерей давления топлива после выключения двигателя и, как следствие, увеличение времени последующего его пуска. По той же причине такая форсунка может вызвать самовоспламенение топлива после выключения зажигания.

Источник

Для чего нужен топливный фильтр и как его поменять на Chery Amulet

Назначение топливного фильтра
Ни для кого не секрет, что топливо на украинских заправках не отличается высокой чистотой. Но даже в бензине хорошего качества может содержаться грязь, которая негативно сказывается на работе любого автомобильного двигателя. Загрязнение может происходить на различных этапах — при производстве, во время транспортировки или хранения, а также непосредственно в процессе заправки автомобиля.

Для инжекторного агрегата, которым оснащен Chery Amulet, чистота бензина намного важнее, чем для карбюраторного двигателя. Соответственно, необходимо и значительно более высокое качество очистки топлива, поступающего в систему питания, — в нее не должны попадать частицы размером более 5-10 мкм. В противном случае тонкие отверстия впрыскивателей форсунок будут забиваться пылью, грязью, парафинами и другими отложениями. Засорение форсунок вызывает неравномерное впрыскивание топливной смеси, неправильную работу двигателя и преждевременный износ его деталей. В конечном итоге это может привести к необходимости ремонта агрегата.

Топливный фильтр как раз и служит для предотвращения таких неприятных последствий. Кроме того он способствует повышению мощности двигателя, так как при отсутствии посторонних примесей сгорание смеси в цилиндрах происходит эффективнее.

Устройство и расположение топливного фильтра Чери Амулет
В автомобилях Chery Amulet используется фильтр тонкой очистки прямоточного типа, который представляет собой неразборный цилиндр из нержавейки с двумя штуцерами для впуска и выпуска топлива.

Внутри корпуса имеется картридж с фильтрующим элементом из специальной бумаги, на котором оседают частицы грязи. В результате с выхода устройства в двигатель подается очищенный бензин.

Топливный фильтр на Chery Amulet установлен под днищем автомобиля в районе правого колеса, рядом с местом крепления задней балки подвески. К днищу он крепится с помощью кронштейна. С обеих сторон к нему подведены две трубки топливопровода.

Как определить, что фильтр пора менять
Разборка и очистка топливного фильтра невозможна, поэтому отработавший свой срок элемент подлежит замене. Если не сделать это своевременно, последствия могут оказаться весьма серьезными. В частности, бензонасос будет работать с повышенной нагрузкой и может выйти из строя раньше срока.

Автопроизводитель рекомендует производить замену фильтра через каждые 15-20 тысяч километров пробега. Но учитывая качество бензина на наших АЗС, лучше ориентироваться на пробег в 12 тысяч.

То, что фильтр засорился, можно ощутить по поведению автомобиля. Сначала только на высокой скорости или во время интенсивного разгона возникают перебои в работе двигателя, теряется мощность. Затем симптомы начинают проявляться и на более низких скоростях.

Для проверки на небольшой скорости резко нажмите на газ. Если при этом машина дергается или разгоняется с трудом, значит фильтр, скорее всего, засорен, и его необходимо менять. Иногда при резком ускорении мотор может даже заглохнуть.

Усилившийся гул топливного насоса также говорит о сильном загрязнении фильтра.

Если засорение произошло значительно раньше срока, возможно, в бензобак попал мусор, и его следует промыть.

При покупке нового фильтра нужно знать маркировку на старом элементе. Или просто попросите продавца подобрать деталь по марке и году выпуска вашего автомобиля.

Почему нельзя устанавливать фильтр низкого качества
В дешевых устройствах используются материалы соответствующего качества, которые не обеспечивают достаточную очистку горючего. Фильтрующий материал не задерживает мелкие частицы грязи, и они попадают в форсунки. Фильтр быстро забивается грязью, затрудняя прохождение через него бензина. Из-за этого двигатель иногда просто не запускается.

Недостаточно прочная фильтрующая бумага может порваться, и тогда в инжекторную систему будет поступать неочищенный бензин, вызывая перебои в работе двигателя и повышенный износ его деталей.

Если корпус дешевого устройства выполнен из непрочного пластика, он может треснуть из-за перепадов температуры и высокого давления в инжекторной системе.

Всего этого удастся избежать, установив топливный фильтр надлежащего качества. Он поможет в полной мере раскрыть все возможности агрегата и продлить его рабочий ресурс.

Как заменить топливный фильтр Чери Амулет своими силами
Замена топливного фильтра на Chery Amulet не требует особых навыков и специальных инструментов. Нужны лишь бокорезы, пара стяжек для крепления шлангов топливопровода и ключ на 13.

Прежде всего загоните машину на смотровую яму. В крайнем случае можно обойтись и без нее, но будет весьма не удобно.

Так как топливная система находится под давлением, то нужно подождать примерно 5 часов после выключения мотора, прежде чем приступать к работе. Для быстрого сброса давления проделайте следующее:

1. Установите рычаг коробки передач на нейтралку и выключите зажигание. Поставьте машину на ручной тормоз.
2. Отсоедините минусовую клемму на АКБ.

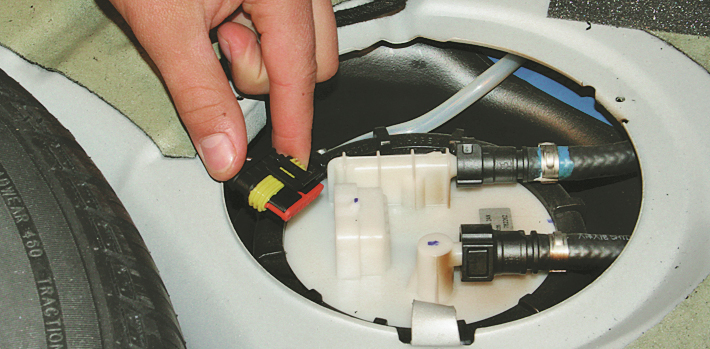

3. Снимите крышку отсека топливного модуля и отключите разъем.

4. Подключите аккумулятор и запустите мотор. Когда оставшееся в системе топливо выработается, двигатель заглохнет.

Теперь можно приступать к замене фильтра. Только помните, что внутри него может остаться примерно 100 мл бензина, который может вытечь.
1. Бокорезами перекусите хомуты на шлангах.
2. Снимите шланги со штуцеров.

3. Ключом на 13 открутите две гайки, которые крепят кронштейн к корпусу.

4. Снимите кронштейн вместе с топливным фильтром.

5. Извлеките фильтр из кронштейна.

6. Поместите новую деталь в держатель в таком же положении, в каком была расположена старая. Обратите внимание на стрелки на держателе и фильтре. Они должны быть направлены в одну сторону.

7. Подсоедините шланги, закрепив их новыми хомутами.

После установки запустите мотор и проверьте герметичность системы.

Несколько рекомендаций для продления срока службы топливного фильтра

Для заправки бензином пользуйтесь надежными, проверенными АЗС. Лучше, если это будут фирменные заправки.

Не заправляйтесь, если горючее только что доставили и слили в емкость на АЗС. В этом случае грязь еще не успела осесть, и велика вероятность, что она может попасть в бензобак вашей машины.

Не храните бензин в старых, ржавых канистрах.

Периодически промывайте сетку фильтра грубой очистки на входе топливного насоса.
