Схемы электрооборудования

Обозначения на электросхемах
1 — линейка проводников монтажной платы основного монтажного блока:
30 — положительный проводник, подключенный напрямую к аккумуляторной батарее без предохранителя;
15 — положительный проводник, подключенный к выключателю (замку) зажигания без предохранителя;
X — положительный проводник, подключенный к выключателю (замку) зажигания без предохранителя.
2 — разбиение монтажной платы основного монтажного блока. Это разбиение включает в себя предохранители, реле и разъемы.
3 — указание на продолжение провода или схемы,
4 — символ точки присоединения (штекера) к монтажной плате основного монтажного блока. Может использоваться как вспомогательный символ при ссылке на монтажный блок. Например, Е/8 обозначает восьмой штекер колодки Е монтажного блока.
5 — обозначение контакта. Это обозначение обычно нанесено на компонент электросхемы.
6 — маркировка продолжения схемы или провода. Номер в квадратной рамке соответствует порядковому номеру продолжения провода на электросхеме.
7 — внутренний провод. Присутствует при изображении внутренней схемы компонента электросхемы.
8 — порядковый номер на электросхеме. Используется для поиска компонентов электросхем и соединительных точек «разорванных» проводов.
9 — точка соединения проводов в колодке.

Схема 1. Соединения генераторной установки и системы пуска двигателя: 1 — аккумуляторная батарея; 2 — предохранитель (60 А); 3 — предохранитель (120 А); 4 — замок (выключатель) зажигания; 5 — стартер; 6 — генератор; 7 — регулятор напряжения; 8 — точка подсоединения к кузову отрицательного вывода аккумуляторной батареи; 9 — точка подсоединения «массы» к двигателю, расположенная со стороны коробки передач; 10 — точка подсоединения «массового» провода (кронштейн, расположенный за монтажным блоком)

Схема 2а. Система управления двигателем: 1 — датчик уровня топлива в баке; 2 — топливный насос; 3 — электронный блок управления двигателем; 4 — катушка зажигания; 5 — свечи зажигания; 6 — датчик концентрации кислорода в отработавших газах; 7 — клапан продувки адсорбера; 8, 9, 10, 11 — форсунки; 12 — предохранитель (7,5 А) питания электронного блока управления двигателем; 13 — предохранитель (30 А) главного реле; 14-главное реле; 15 — реле топливного насоса; 16 — предохранитель (15 А) топливного насоса

Схема 2б. Система управления двигателем: 1 — регулятор холостого хода; 2 — датчик температуры охлаждающей жидкости; 3 — комбинированный датчик температуры и давления впускного воздуха; 4 — датчик положения дроссельной заслонки; 5 — датчик детонации; 6 — датчик положения коленчатого вала; 7 — диагностический разъем; 8 — датчик фаз

Схема 3. Кондиционер, исполнительный механизм, система охлаждения: 1 — электровентилятор радиатора; 2 — реле электровентиляторов радиатора; 3 — реле низкой скорости электровентиляторов радиатора; 4 — реле высокой скорости электровентиляторов радиатора; 5 — предохранитель (30 А) реле низкой скорости электровентиляторов радиатора; 6 — предохранитель (30 А) реле высокой скорости электровентиляторов радиатора; 7 — предохранитель (10 А) реле вентилятора кондиционера и реле обогрева заднего стекла; 8 — реле вентилятора кондиционера (в монтажном блоке); 9 — реле обогрева заднего стекла; 10 — предохранитель электровентилятора отопителя; 11 — реле кондиционера; 12 — переключатель скоростей электровентилятора отопителя; 13 — резистор последовательного регулирования скорости электровентилятора отопителя; 14 — электровентилятор отопителя

Схема 4. Выключатель кондиционера, электромагнитный клапан режима рециркуляции, высоковольтный и низковольтный выключатели: 1 — выключатель; 2 — выключатель режима рециркуляции; 3 — индикаторная лампа включения кондиционера; 4 — электромагнитный клапан режима рециркуляции; 5 — термовыключатель; 6 — высоковольтный выключатель; 7 — низковольтный выключатель

Схема 5. Датчик аварийного падения давления масла, датчик температуры охлаждающей жидкости, выключатель сигнальной лампы включения стояночного тормоза, датчик скорости: 1 — датчик температуры охлаждающей жидкости; 2 — датчик аварийного падения давления масла; 3 — предохранитель (10 А) датчика скорости; 4 — датчик скорости; 5 — выключатель сигнальной лампы включения стояночного тормоза

Схема 6. Аудиосистема: 1 — магнитола; 2 — антенна; 3 — правый задний динамик; 4 — правый передний динамик; 5 — левый передний динамик; 6 — левый задний динамик; 7 — левый передний высокочастотный динамик; 8 — правый передний высокочастотный динамик

Схема 7. Комбинация приборов: 1 — предохранитель (10 А) дисплея и часов; 2 — предохранитель (10 А) комбинации приборов; 3 — многофункциональный дисплей; 4 — тахометр; 5 — электронные часы; 6 — прибор сравнения с заданным уровнем; 7 — сигнальная лампа резервного уровня топлива в баке; 8 — сигнальная лампа неисправности антиблокировочной системы тормозов; 9 — контрольная лампа включения левого указателя поворота; 10 — контрольная лампа включения правого указателя поворота; 11 — сигнальная лампа разряда аккумуляторной батареи; 12, 21, 25, 26 — лампы подсветки комбинации приборов; 13 — контрольная лампа системы управления двигателем; 14 — сигнальная лампа включения стояночного тормоза; 15 — многоканальный преобразователь; 16 — стабилизатор; 17 — указатель уровня топлива; 18 — указатель температуры охлаждающей жидкости; 19 — сигнальная лампа аварийного падения давления масла; 20 — сигнальная лампа перегрева двигателя; 22 — контрольная лампа включения габаритного освещения; 23 — контрольная лампа включения дальнего света фар; 24 — блок управления

Схема 8. Передние противотуманные фары, прикуриватель, сигнальная лампа включения кондиционера: 1 — предохранитель (15 А) прикуривателя; 2 — лампа правой передней противотуманной фары; 3 — лампа левой передней противотуманной фары; 4 — выключатель кондиционера; 5 — контрольная лампа включения кондиционера; 6 — лампа подсветки патрона прикуривателя; 7 — прикуриватель

Схема 9. Электромагнитная муфта компрессора кондиционера, двухтоновый звуковой сигнал, система обогрева заднего стекла: 1 — предохранитель (10 А); 2 — предохранитель (20 А) звукового сигнала; 3 — предохранитель (20 А); 4 — предохранитель (20 А) обогрева заднего стекла; 5 — реле электромагнитной муфты компрессора кондиционера; 6 — реле звукового сигнала; 7 — лампа подсветки кнопки включения обогрева заднего стекла; 8 — контрольная лампа включения обогрева заднего стекла; 9 — выключатель обогрева заднего стекла; 10 — электромагнитная муфта компрессора кондиционера; 11, 12 — звуковой сигнал; 13 — обогреватель заднего стекла

Схема 10. Очиститель и омыватель ветрового стекла, выключатель звукового сигнала: 1 — предохранитель (15 А); 2 — реле очистителя ветрового стекла; 3 — насос омывателя ветрового стекла; 4 — кнопка включения звукового сигнала; 5 — переключатель очистителя и омывателя ветрового стекла; 6 — очиститель ветрового стекла

Схема 11. Передние фары, реле фар, передние указатели поворота: 1 — реле фар; 2 — предохранитель (10 А) левого указателя поворота; 3 — предохранитель (10 А) дальнего света левой фары; 4 — предохранитель (10 А) ближнего света левой фары; 5 — предохранитель (10 А) ближнего света правой фары; 6 — предохранитель (10 А) дальнего света правой фары; 7 — предохранитель (10 А) правого указателя поворота; 8 — лампа левого указателя поворота; 9 — лампа дальнего света левой фары; 10 — лампа ближнего света левой фары; 11 — лампа ближнего света правой фары; 12 — лампа дальнего света правой фары; 13 — лампа правого указателя поворота

Схема 12. Переключатель указателей поворота, реле аварийной сигнализации, выключатель габаритного освещения: 1 — предохранитель (20 А); 2 — реле аварийной сигнализации; 3 — переключатель указателей поворота; 4 — контрольная лампа включения аварийной сигнализации; 5 — выключатель аварийной сигнализации; 6 — выключатель указателей поворота; 7 — выключатель габаритного освещения

Схема 13. Задние фонари, стоп-сигналы, габаритный свет: 1 — предохранитель (10 А); 2 — выключатель стоп-сигналов; 3 — лампа левого переднего указателя поворота; 4 — лампа левого заднего габаритного огня; 5 — лампа левого стоп-сигнала; 6 — лампа правого стоп-сигнала; 7 — лампа правого заднего габаритного огня; 8 — лампа правого переднего указателя поворота; 9 — лампа левого заднего указателя поворота; 10 — лампа левого повторителя указателя поворота; 11 — лампа правого заднего указателя поворота; 1 2 — лампа правого повторителя указателя поворота

Схема 14. Переключатель наружного освещения: 1 — предохранитель (10 А); 2 — контрольная лампа включения габаритного освещения; 3 — переключатель наружного освещения; 4 — реостат подсветки комбинации приборов

Схема 15. Задние противотуманные фонари, свет заднего хода: 1 — предохранитель (15 А); 2 — реле противотуманных фар; 3 — лампа подсветки выключателя противотуманных фар и противотуманных фонарей; 4 — контрольная лампа включения противотуманных фонарей; 5 — выключатель противотуманных фонарей; 6 — контрольная лампа включения противотуманных фар; 7 — выключатель противотуманных фар; 8 — противотуманный фонарь

Схема 16. Внутреннее освещение, освещение регистрационного знака: 1 — предохранитель (15 А); 2 — устройство задержки выключения плафона освещения салона; 3 — плафон освещения салона; 4 — лампа освещения багажника; 5 — выключатель плафона освещения салона при открывании левой передней двери; 6 — выключатель плафона освещения салона при открывании правой передней двери; 7 — выключатель плафона освещения салона при открывании правой задней двери; 8 — выключатель плафона освещения салона при открывании левой задней двери; 9 — выключатель освещения багажника; 10 — лампа освещения регистрационного знака

Схема 17. Центральный замок: 1 — предохранитель (30 А); 2 — электропривод замка правой передней двери; 3 — блок управления центральным замком; 4 — электропривод замка левой задней двери; 5 — электропривод замка двери задка; 6 — электропривод замка правой задней двери; 7 — электропривод замка левой передней двери

Схема 18. Электропривод регулировки зеркал заднего вида: 1 — предохранитель (20 А); 2 — переключатель регулировки зеркал заднего вида; 3 — регулировка влево; 4 — регулировка вниз; 5 — регулировка вверх; 6 — регулировка вправо; 7 — электропривод регулировки левого зеркала; 8 — обогреватель левого зеркала; 9 — обогреватель правого зеркала; 10 — электропривод регулировки правого зеркала

Схема 19. Антиблокировочная система тормозов (ABS): 1 — датчик частоты вращения левого заднего колеса; 2 — датчик частоты вращения левого переднего колеса; 3 — датчик частоты вращения правого переднего колеса; 4 — датчик частоты вращения правого заднего колеса; 5 — электрогидравлический блок ABS; 6 — блок управления ABS; 7, 8 — предохранитель (30 А); 9 — аккумуляторная батарея; 10 — диагностический разъем; 11 — гидравлический насос ABS

Схема 20. Блок управления и передние стеклоподъемники: 1 — модуль управления стеклоподъемниками; 2 — выключатель стеклоподъемника левой передней двери; 3 — выключатель стеклоподъемника правой передней двери; 4 — электромотор стеклоподъемника левой передней двери; 5 — электромотор стеклоподъемника правой передней двери

Схема 21. Блок выключателей стеклоподъемников: 1 , 4 — выключатель стеклоподъемника левой задней двери; 2 — выключатель блокировки задних стеклоподъемников; 3, 7 — выключатель стеклоподъемника правой задней двери; 5 — электромотор стеклоподъемника левой задней двери; 6 — электромотор стеклоподъемника правой задней двери

Схема 22. Очиститель и омыватель ветрового стекла, выключатель звукового сигнала (вариантное исполнение): 1 — предохранитель (20 А); 2 — реле очистителя ветрового стекла; 3 — насос омывателя ветрового стекла; 4 — кнопка включения звукового сигнала; 5 — переключатель очистителя и омывателя ветрового стекла; 6 — очиститель ветрового стекла

Источник

chinaautomarket.ru

Под капотом Чери Амулет блоки предохранителей установлены:

• на левом брызговике;
• под коробом воздухопритока;
• на правом брызговике;
• у аккумуляторной батареи.

Места их размещения отмечены на фото пронумерованными стрелками:

1. Блок защиты кондиционера и фар головного света.
2. Блок защиты охлаждающих вентиляторов.
3. Блок защиты силовых цепей электропитания.
4. Блок защиты системы впрыска топлива.

Защита кондиционера и фар головного света

Добраться к элементам, защищающим электрические цепи фар головного света и кондиционера можно, сняв крышку блока. Для этого достаточно нажать на два боковых фиксатора.

Сняв крышку, получаем доступ к реле и предохранителям.

Их назначение приведено в таблице.

Предохранители вентиляторов системы охлаждения

Доступ к защитным элементам электрических цепей вентиляторов системы охлаждения открывается после снятия крышки блока. Открывается она при нажатии на боковые защелки.

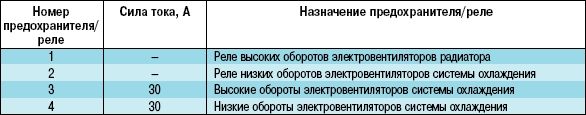

Под крышкой находятся плавкие вставки и реле, назначение которых указано в таблице.

Защита силовых цепей

Плавкие вставки, защищающие силовые цепи бортовой сети автомобиля расположены на клемме «+» аккумуляторной батареи, а их назначение указано в таблице.

Предохранители системы впрыска топлива

Предохранители, защищающие систему впрыска топлива, расположены под кожухом воздухопритока. Для того чтобы заменить перегоревшую плавкую вставку, необходимо достать блок из-под короба воздухопритока, предварительно вывернув гайку крепления его кронштейна.

Размещение элементов в нем указано на фото, а их назначение приведено в таблице.

Проверка и замена предохранителей

Водители вспоминают о предохранителях только в случае выхода из строя какого-либо электромеханического узла или электронного устройства, которыми укомплектован их автомобиль. Поиск неисправностей в этих случаях начинают с проверки плавких вставок в соответствующих блоках. Перед тем как приступить к проверке нужно:

1. Выключить зажигание, повернув ключ в положение «0» (LOCK).
2. Обесточить все включенные электроприборы, которые могут работать при выключенном зажигании.

Затем необходимо отыскать плавкую вставку, защищающую вышедшее из строя устройство, и осмотреть ее. Неисправный предохранитель определяется по перегоревшей вставке, которую видно через прозрачный корпус. Вынуть перегоревшую плавкую вставку из гнезда можно с помощью специального пинцета, который закреплен в блоке предохранителей, установленном в салоне автомобиля Чери Амулет. Заменив ее, проверяют работоспособность отказавшего устройства.

Совет! После проверки элемента, защищающего цепь неработающего устройства, специалисты рекомендуют проверить все предохранители в блоке. Только убедившись, что все они исправны, можно приступать к дальнейшему поиску неисправности.

Существует несколько правил, с которыми необходимо ознакомиться, приступая к замене плавких вставок:

1. Если вместо перегоревшей установить вставку, которая рассчитана на меньшую величину силы тока, то она может сразу перегореть. Но это не будет свидетельствовать о наличии неисправности.
2. Установка нового предохранителя с большим значением силы тока, чем у сгоревшего, существенно увеличивает риск выхода устройства, которое он защищает, из строя.
3. Если вновь установленная плавкая вставка с соответствующим номиналом силы тока мгновенно перегорела, то это свидетельствует о наличии серьезной неисправности, которая может привести даже к возгоранию электропроводки.
4. Если при обнаружении неисправного предохранителя не обнаружилось плавкой вставки нужного номинала, то можно взять подходящую из числа задействованных, но защищающих приборы, без которых можно какое-то время обойтись (прикуриватель, магнитола, подсветка салона и пр.).

Важно! Блоки предохранителей Чери Амулет могут конструктивно отличаться от описанных выше. Связано это с изменениями, вносимыми в конструкцию и комплектацию автомобиля в разные годы его изготовления. По тем же причинам может варьироваться их количество и место установки.

• Блок предохранителей Lancer 9
• Воздушный фильтр Лады-Ларгус
• Как выглядит ШРУС: фотографии шарнира равных угловых скоростей
• Отзывы на ШРУСы Фебест

Описание предохранителей: расположение, схемы, цена

Схема установки предохранителей

Маркировка / обозначения	За что отвечает (с описанием)
F (Ф-1) / 20	Спидометр, тахометр, датчики
F (Ф-2) / 5	Резервация
F (Ф-3) / 10	Резервация
F (Ф-4) / 10	Резервация
F (Ф-5) / 20	Автомобильный сигнал
F (Ф-6) / 30	Центральный замок
F (Ф-7) / 30	Резервация
F (Ф-8) / 20	Система электрического питания
F (Ф-9) / 10	Стеклоочистители лобового стекла
F (Ф-10) / 10	Омыватели передних фар
F (Ф-11) / 10	Омыватель заднего стекла
F (Ф-12) / 10	Топливная аппаратура (дополнительно)
F (Ф-13) / 30	Контролер трансмиссии автоматического типа
F (Ф-14) / 30	Печной отопитель, прикуриватель, подсветка салона
F (Ф-15) / 10	Автомобильная розетка
F (Ф-16) / 15	Дополнительная электрическая сеть
F (Ф-17) / 15	Аварийка, поворотники
F (Ф-18) / 20	Резервация
F (Ф-19) / 20	Обогрев заднего стекла
F (Ф-20) / 20	Кислородный датчик
F (Ф-21) / 20	Резервация
F (Ф-22) / 20	Стеклоподъемники
F (Ф-23) / 20	Система курсовой стабилизации
F (Ф-24) / 20	АБС (ABS)
F (Ф-25) / 15	Резервация
F (Ф-26) / 15	Резервация
F (Ф-27) / 20	Подсветка вещевого ящика
F (Ф-28) / 15	Вентилятор отопителя (печка)
F (Ф-29) / 15	Система кондиционирования
F (Ф-30) / 20	Топливная система, реле бензонасоса
F (Ф-31) / 15	Система безопасности
F (Ф-32) / 20	Резервация
F (Ф-33) / 20	Датчик силового агрегата
F (Ф-34) / 20	Боковые зеркала
F (Ф-35) / 20	Стоп сигналы
F (Ф-36) / 20	Зарезервировано
F (Ф-37) / 20	Зарезервировано
F (Ф-38) / 20	Зарезервировано
F (Ф-39) / 20	Зарезервировано
F (Ф-40) / 20	Зарезервировано
F (Ф-41) / 20	Дополнительно
F (Ф-42) / 20	Дополнительно
F (Ф-43) / 20	Дополнительно
F (Ф-44) / 20	Дополнительно
F (Ф-45) / 20	Дополнительно
F (Ф-46) / 20	Дополнительно

Схема расположения реле – прерывателей

Обозначения	Какой за что отвечает / что обеспечивает
MK 1	Подсветка
MK 2	Освещение салона
MK 3	Реле омывателя лобового стекла
MK 4	Резервация
MK 5	Резервация
MK 6	Электронный блок управления силовым агрегатом
MK 7	Резервация
MK 8	Резервация
MK 9	Резервация
MK 10	Стоп сигналы
MK 11	Головной свет
MK 12	Дроссельная заслонка
MK 13	Стеклоподъемники
MK 14	Противотуманные фары задние
MK 15	Зажигание
MK 16	Топливная аппаратура
MK 17	Электрическое оборудование
MK 18	Резервация
MK 19	Контактная плата задних фонарей, стоп сигналов
MK 20	Блок цифровых датчиков

Цена оригинального монтажного блока с предохранителями на автомобиль Чери Амулет от 4500 рублей, аналоги от 3800 рублей, реле – прерыватели от 450 рублей / штуку.

Признаки неисправности предохранителей на Чери Амулет

• Между предохранителями простреливает искра по причине слабого контакта, прогорания плавильного элемента;
• В месте установки блока слышен запах плавленого, горелой пластмассы;
• На щитке приборов сигнализирует индикатор о неисправности оборудования;
• При активации, подаче тока оборудование не активно.

Причины выхода из строя предохранителей на Чери Амулет

• Не соблюдение сроков проведения технического осмотра автомобиля;
• Покупка не оригинальных запчастей;
• Нарушена технология монтажа;
• Деформация монтажного блока;
• Короткое замыкание в электрической проводке;
• Повреждение изоляции силовых кабелей;
• Ослабление контактов на клеммах;
• Окисление концевиков.

Замена предохранителей на Chery Amulet

• Пластиковый пинцет;
• Отвертка;
• Комплект новых модулей, реле – коммутаторов;
• Дополнительное освещение по мере необходимости.

Последовательность действий при замене в салоне:

• Открываем водительскую дверь, с левой стороны от руля отщелкиваем пластиковую крышку, под которой установлен монтажный блок;
• По порядковому номеру отыскиваем модуль, пластиковым пинцетом извлекаем его;
• На штатное место вставляем новый предохранитель, закрываем крышку.

Для замены модулей в моторном отсеке необходимо:

• Установить машину в периметр ремонтной зоны, выжать стояночный тормоз, зафиксировать задний ряд колес противооткатными башмаками;
• Открываем капот, снимаем силовые клеммы. Справа за аккумулятором (АКБ) установлен монтажный блок с реле – прерывателями. Аккуратно открываем пластиковую крышку, извлекаем реле, заменяем новым.

По аналогии заменяем реле – прерыватели, установленные за воздушным заборником, за выпускным коллектором силового агрегата.

Срок эксплуатации реле – прерывателей дольше предохранителей, поэтому их меняют крайне редко. Как правило, после аварии, столкновения, деформации кузова, монтажного блока.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в интернете.

Мастера сервисных центров рекомендуют проверять монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образование и скопление конденсата в пластиковом корпусе.

Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах.

Средний ресурс эксплуатации оригинальных предохранителей, реле — коммутаторов на Чери Амулет – 65 тыс. км.

Очень неприятный момент, когда происходит внезапная остановка двигателя, особенно, когда это случается вдали от населённых пунктов. Поводов для таких проблем может быть много, а одной из них может быть отказ топливного насоса.

Среди причин его поломок можно выделить две, которые являются наиболее актуальными, это:

• Механические повреждения, чаще всего это засорение топливного фильтра в насосе;
• Проблемы с его электрической частью.
• Не будем останавливаться на засорении фильтра, а более подробно рассмотрим проблемы с электрической частью.

Как обнаружить и устранить неисправность

При включении зажигания некоторое время должен быть слышен шум работающего электродвигателя топливного насоса. Его отсутствие является косвенным подтверждением появившихся проблем в топливной системе. Для их обнаружения желательно иметь в распоряжении автомобильный тестер или мультиметр, а также уметь ими пользоваться. Проверку следует начать с блока предохранителей и реле, которые располагаются в коробке для поступления воздуха. Их там всего три и два реле.

Проверьте их все, а затем и реле. Одно из них включает непосредственно топливный насос, а второе является главным для топливной системы. Для проверки их можно заменить новыми, хорошо подходят такие приборы от автомобилей ВАЗ с четырьмя ножками. В том случае, когда проверка предохранителей и замена реле проблему не устранила, придётся поиск продолжить далее. Теперь нужно добраться до топливного насоса.

В открытом багажнике следует поднять коврик в правой стороне, чтобы иметь доступ к бензонасосу. Для этого следует отвинтить и снять крышку, которой он закрыт. Это станет возможным, если отвинтить три винта. Проверку начинают с отключения электрического разъёма с проводами и проверки наличия на его контактах питающего напряжения. Обратите внимание на наличие «массы» в этом разъёме, это толстый коричневый провод. Если с наличием напряжения проблем не обнаружено, проверке следует подвергнуть топливный насос.

Автоэлектрики рекомендуют в некоторых случаях обратить внимание на установленную автомобильную сигнализацию, особенно, если его устанавливали не на заводе изготовителе автомобиля. Некоторые установщики блокируют цепи питания насоса автомобильной сигнализацией. Также нельзя исключить из виновников таких проблем электронный блок управления системами силового агрегата.

Chery Amulet ›
Logbook ›
будьте внимательны, если извлекали бензонасос

прошлым летом когда подключал дополнительную массу на бензонасос, решил достать бензонасос и проверить состояние фильтрующей сетки, что там с поплавком, руки чесались:), сетка оказалась нормальной, поплавок на месте, не зачем было туда лазить. Откручивал с помощью брусочка деревянного и молотка, как в инструкции, установил также все обратно, затянул гайку пластиковую руками и потом подтянул брусочком. Через месяц на заправке залил под горло, и вдруг из по авто полился бензин примерно как из бутылки, заправщик и я офигели, амулет оттолкал от колонки в сторону, нехилую лужу он засыпал песком. Я понял что виной та закручивающаяся крышка, но непонятно думаю может треснула на резьбе горловина…, в багажнике довольно много вещей, из под амулета продолжает литься бензин. Вытек тот объем что помещается в верхний рукав бензобака. В гараже открутил крышку, достал бензонасос, с фонарем все проверил, резьбы в норме, не правильно легла резинка, так её не видно, но видимо она, все поставил на место смазал резьбу чтобы скользила без проблем и также затянул, протестировал залив уже в гараже под горло бензин из канистры, все сухо! Вот так, не внимательно уложишь резинку, или сама съедет при закручивании и можно сгореть. Будьте внимательны!
И не лазьте просто так, почитав форум, не мешать механизму работать!

Amuletic ›
Блог ›
Топливный насос Chery Amulet

Доброго времени суток всем амулетовцам и любителям машин. Данная заметка будет посвящена топливному насосу автомобиля Амулет. Начал я замечать, что за последние где-то 3-4 месяца начала пропадать тяга (особенно на низах). Первым делом проверил свечи и в итоге заменил, поскольку старые были уже в страшном состоянии. Далее решил проверить систему питания, обзвонил несколько СТО и в среднем мне выдали стоимость 100-120 грн. (за проверку давления и форсунок). Решил сам соорудить приспособление для давления топлива. Для этого купил топливный шланг диам. 8 мм (цена 80 копеек за 1 см.), жидкостной манометр (сантехнический, самый дешевый), сгоны и штуцера в магазине сантехники. Общая стоимость вложений 90 грн.

Приспособление для замера давления топлива в рампе
Первый же замер на холостом ходу показал значение 3,3 бар — очень мало. Было ясно, что с топливным насосом проблемы. После выключения зажигания давление почти моментально падало — проблема с регулятором давления топлива.
Побежал я в магазин китайских запчастей, где выяснилось, что запасных насосов и регуляторов для Амулета нет (топливный модуль в сборе стоит 1300 грн.). Конечно следующий шаг — Интернет. Полазив минут 10-15, я нашел отличную подсказку, что насос подходит от ВАЗ-2110, а регулятор — от ВАЗ-2170 Приора. После все было куплено и установлено в модуль топливного насоса.

Регулятор давления топлива сфоткать забыл, но модель — РДТ-380 (3,8 бар, у родного 3,5 бар). Становится идеально без всяких нюансов. По замене насоса есть сложности — снять и установить на новый насос топливные шланги в модуле. И будьте очень осторожны с поплавком (чтобы не согнуть) и резиновым уплотнительным кольцом (может упасть в бак). Перед снятием модуля насоса обязательно снизьте давление топлива в системе (снять фишку с модуля насоса и несколько раз завести пока топливо в системе не закончится и давление упадет до 0).
После всех манипуляций завел машину и явно стало лучше — давление 3,6-3,8 бар, двигатель стал работать мягче, выросла тяга, расход при этом не изменился (проверял на расстоянии пути в 400 км.). Но все-равно чего-то не хватало:). Я решил посмотреть заодно и форсунки — они были не очень. Опять лезем в сеть — а тут схем по самостоятельной очистке валом. Решил чистить сам поскольку цена в 300 грн. не очень порадовала, да и руки ровно выросли. Нашел я схемку, все закупил: кнопка, лампочка вазовская самая дешевая, фишка для форсунки, очиститель карбюратора — все вместе 120 грн. Подключается данный девайс к аккумулятору, а лампочка выступает в качестве балласта — чтобы снизить ток и не сжечь форсунку. В данном случае блок питания не нужен. Экономия явная, да и дополнительный опыт не помешает. Собрал я схему, почистил и машина начала взлетать, теперь могу шлифовать асфальт:). Фотки собранной приспособы, если интересно, сброшу позже.
Если статья понравилась и была интересной, или есть вопросы пишите — помогу чем смогу. Всем удачи!

Блоки предохранителей и реле

Многие автовладельцы знают, что блоки предохранителей и реле необходимы для устранения рисков выхода из строя электрических систем в результате регулярных скачков напряжения. Таким образом, можно смело утверждать, что элементы, находящиеся внутри агрегата, обеспечивают не только безопасную эксплуатацию, но и долгий срок службы автомобиля.

Что касается Chery Fora, то в данном автомобиле встроены следующие агрегаты предохранителей и реле:

1. Основной. Расположен под капотом транспортного средства.
2. Монтажный. Его можно встретить под приборной панелью.

Далее будет подробнее рассмотрен каждый из представленных выше блоков.

Основной

Данный блок находится под капотом автомобиля. Внутри него встроено несколько предохранителей и реле, схема расположения которых приводится в изображении ниже. Также после фото находится таблица с расшифровкой основных элементов агрегата.

Обозначение	Назначение
Предохранители
1	Регулирует работу блока управления ABS.
3	Отвечает за работоспособность приборной панели.
5	Обеспечивает подогрев сидений.
7	Регулирует работу стеклоочистителя.
10	Отвечает за работу кондиционера.
14	Регулирует работу цепи стартера.
19	Обеспечивает работоспособность топливного насоса.
25	Отвечает за прикуриватель в салоне.
33.34	Обеспечивает работоспособность фар дальнего света.
Реле
R1	Регулирует работу электронного блока управления.
R3	Отвечает за работу стартера.
R4	Отвечает за работу замка зажигания.
R8	Регулирует работу кондиционера.
R10,11	Обеспечивает работоспособность фар дальнего и ближнего света.

Также внутри блока находятся резервные предохранители для подключения различных датчиков или устройств. Дополнительно можно отметить наличие элементов, обеспечивающих работу люка крыши, цепи коробки передач.

Монтажный блок

Для того чтобы осмотреть составляющие элементы монтажного блока, потребуется снять крышку агрегата. Для этого нужно отключить зажигание и открутить болты, обеспечивающие надежное крепление крышки к блоку.

В основном, предохранители данного блока отвечают за работоспособность систем и устройств в салоне. Сюда можно отнести элементы, обеспечивающие своевременную подачу стоп-сигнала, регулирующие обогрев стекол, а также отвечающие за подогрев передних и задних сидений. Без предохранителей и реле монтажного блока не получилось бы зарядить телефон или заблокировать двери. Также с помощью данных элементов обеспечивается работа стеклоподъемников.

Замена

Не всегда эксплуатация транспортного средства протекает без каких-либо поломок. Нередки случаи выхода из строя определенных устройств или датчиков, что приводит к необходимости их замены. Однако прежде, чем обращаться на станцию технического обслуживания, рекомендуется обратить внимание на исправность предохранителей, ведь именно они обеспечивают работоспособность элементов автомобиля.

К тому же, замену предохранителя можно осуществить самостоятельно без помощи профессионалов. Для этого потребуется учесть несколько правил:

1. Перед началом работ необходимо выключить зажигание, а также позаботиться о том, чтобы клеммы аккумулятора была отсоединены. Это следует делать для того, чтобы в процессе замены был устранен риск удара током.
2. Замена элемента должна осуществляться специальными щипцами или пинцетом с прорезиненными наконечниками. Использовать металлические инструменты запрещено в связи с возможным повреждением электрической цепи.
3. Перегоревший элемент должен быть заменен на предохранитель того же номинала. Если проигнорировать это требование, может произойти возгорание цепи.

Последовательность действий по замене предохранителя в блоке представлена ниже:

1. В первую очередь, как уже было отмечено, выключается двигатель и отсоединяется аккумулятор.
2. Далее приступают к демонтажу крышки. Для работы потребуются дополнительные инструменты, так как крышка надежно зафиксирована на блоке с помощью винтов и специальных креплений.
3. После того, как крышка будет снята, проводят осмотр блока на наличие поврежденного элемента. Корпус неисправного предохранителя отличается от целых своим темным цветом. Такой оттенок он получает из-за того, что внутри элемента произошло возгорание, и корпус просто обуглился.
4. Как только сломанный предохранитель будет найден, осуществляется его замену. Для этого практически каждый автовладелец возит с собой набор запасных предохранителей и реле.
5. В конце работы обратно монтируется крышка и включается зажигание.

Если проблема заключалась только в неисправном предохранителе, то все системы автомобиля заработают снова. Если же никакого результата добиться не получилось, значит, проблема гораздо серьезнее. И в этом случае лучше обратиться за помощью на станцию технического обслуживания.

Таким образом, автомобиль Чери Фора – нестандартное транспортное средство нового поколения, оборудованное двумя блоками предохранителей и реле. С их помощью обеспечивается надежная эксплуатация машины, что приводит к увеличению срока ее службы. Любая поломка предохранителя требует своевременной замены, с которой может справиться любой автовладелец.

Очень неприятный момент, когда происходит внезапная остановка двигателя, особенно, когда это случается вдали от населённых пунктов. Поводов для таких проблем может быть много, а одной из них может быть отказ топливного насоса.

Среди причин его поломок можно выделить две, которые являются наиболее актуальными, это:

• Механические повреждения, чаще всего это засорение топливного фильтра в насосе;
• Проблемы с его электрической частью.
• Не будем останавливаться на засорении фильтра, а более подробно рассмотрим проблемы с электрической частью.

Как обнаружить и устранить неисправность

При включении зажигания некоторое время должен быть слышен шум работающего электродвигателя топливного насоса. Его отсутствие является косвенным подтверждением появившихся проблем в топливной системе. Для их обнаружения желательно иметь в распоряжении автомобильный тестер или мультиметр, а также уметь ими пользоваться. Проверку следует начать с блока предохранителей и реле, которые располагаются в коробке для поступления воздуха. Их там всего три и два реле.

Проверьте их все, а затем и реле. Одно из них включает непосредственно топливный насос, а второе является главным для топливной системы. Для проверки их можно заменить новыми, хорошо подходят такие приборы от автомобилей ВАЗ с четырьмя ножками. В том случае, когда проверка предохранителей и замена реле проблему не устранила, придётся поиск продолжить далее. Теперь нужно добраться до топливного насоса.

В открытом багажнике следует поднять коврик в правой стороне, чтобы иметь доступ к бензонасосу. Для этого следует отвинтить и снять крышку, которой он закрыт. Это станет возможным, если отвинтить три винта. Проверку начинают с отключения электрического разъёма с проводами и проверки наличия на его контактах питающего напряжения. Обратите внимание на наличие «массы» в этом разъёме, это толстый коричневый провод. Если с наличием напряжения проблем не обнаружено, проверке следует подвергнуть топливный насос.

Автоэлектрики рекомендуют в некоторых случаях обратить внимание на установленную автомобильную сигнализацию, особенно, если его устанавливали не на заводе изготовителе автомобиля. Некоторые установщики блокируют цепи питания насоса автомобильной сигнализацией. Также нельзя исключить из виновников таких проблем электронный блок управления системами силового агрегата.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с левой стороны, в подкапотном пространстве — рядом с аккумуляторной батареей и на брызговиках двигателя.

Большинство предохранителей установлено монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в табл. 10.1.

Таблица 10.1. Назначение предохранителей и реле, установленных в монтажном блоке в салоне

Номер предохранителя/реле	Сила тока, А	Назначение предохранителя/реле
F1	10	Подсветка номерного знака
F2	20	Обогрев заднего стекла
F3	30	Электровентилятор отопителя
F4	10	Не используется
F5	20	Не используется
F6	30	Электростеклоподъемники, центральный замок
F7	10	Подсветка комбинации приборов
F8	10	Фонари заднего хода, датчик скорости
F9	15	Привод люка
F10	20	Выключатель ближнего/дальнего света
F11	15	Очиститель ветрового стекла
F12	10	Не используется
F13	15	Противотуманные фары и фонари
F14	30	Термовыключатель
F15	10	Указатели поворотов
F16	20	Привод зеркал заднего вида
F17	15	Муфта привода компрессора кондиционера
F18	15	Плафон освещения салона, освещение вещевого ящика, аудиосистема
F19	10	Комбинация приборов
F20	15	Не используется
F21	15	Звуковой сигнал
F22	10	Стоп-сигналы
F23	15	Прикуриватель
F24	10	Аварийная сигнализация
F25	30	ABS
F26	30	ABS
R1	—	Реле стеклоочистителя ветрового стекла
R2	—	Реле аварийной сигнализации

Таблица 10.2. Назначение предохранителей и реле, установленных в подкапотном пространстве на правом брызговике

Таблица 10.3. Назначение предохранителей и реле, установленных в подкапотном пространстве на левом брызговике

Таблица 10.4. Назначение силовых предохранителей

Источник
